Карданный вал

[dimaradio]

Подскажите крестовину кардана менял кто ? Посмотрел вчера, ржавенько как то ....

160т пробег.



Ржавенько как-то.... это единственный симптом для замены???  Или вы снимали её и она закусывает или клинит?

[DEMONKarelia]

Всем привет, вот подошло время моему кардану то сделать, думаю заменить подвесной и крестовины после дефектовки, еще пока не делал.Подскажите крестовины от zekkert KG1029 ставили, как ходят, с подвесным не определился какой лучше взять?

[antaRыч]

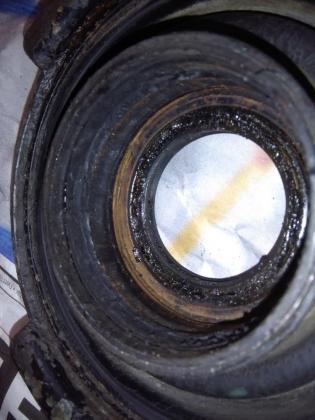

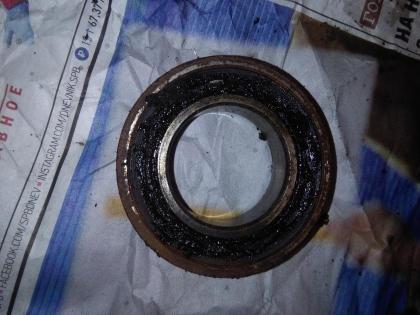

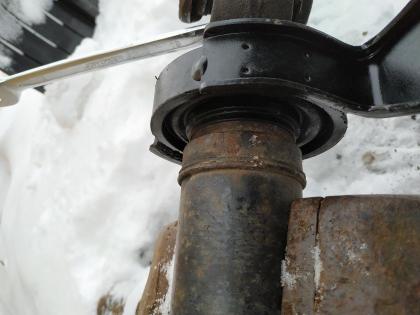

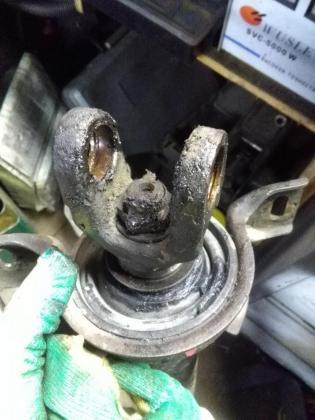

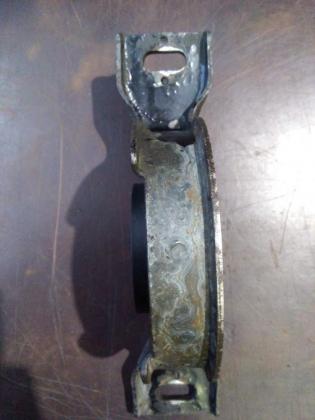

В очередной раз проблемы с карданом. В прошлый раз менял крестовины, а на этот раз загудел подвесной. С заменой отдельно подшипника не стал заморачиваться, тем более мой подвесной кривой. Также не хотелось колхозить и ставить от БМВ,газели и прочего. Решено брать подвесной целиком,но как известно в оригинале он идёт вместе с карданом в сборе.

По заменам список не большой. От хороших производителей совсем нет предложений.

Febest я ставить ну ни как не хотел, тем более по такой цены.

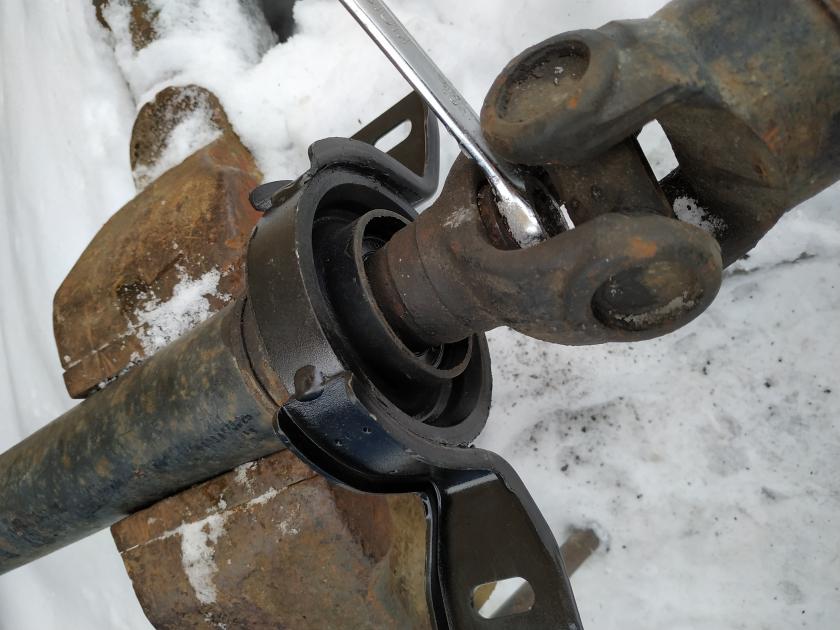

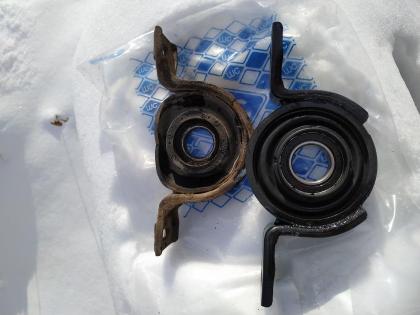

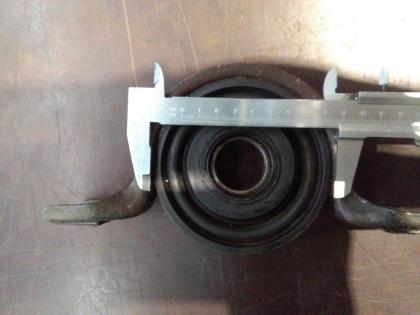

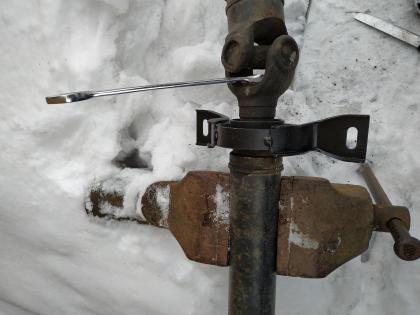

Нашёл подвесной от фирмы Metalcaucho номер 06728 цена примерно 3500р.

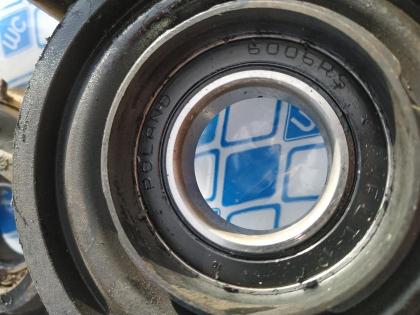

Подошёл идеально. Производитель Испания,завод Италия по описанию,как на самом деле не понятно. Решил рискнуть. По внешнему виду нареканий нет, сам подшипник Poland.

Изменено 23 февраля, 2019 пользователем antaRыч

[zloi_kot]

Пардоньте, а крепежные отверстия? По фото так должны разойтись как в море корабли..

[ВикторАлександрович]

на первом фото оригинал как то да, вообще не вяжется с вашим новым

[antaRыч]

на первом фото оригинал как то да, вообще не вяжется с вашим новым

Один в один! И по размеру и прочему. Ракурс такой, видимо поэтому кажется что размеры разные. На оригинальном у меня верхняя часть замята, не знаю почему.

Сегодня кардан установлен на место. Не балансировал, вибрации нет. При разборе ставил метки.

Изменено 23 февраля, 2019 пользователем antaRыч

[zloi_kot]

Ну тада мона брать..

[kudan01]

Сегодня снял кардан... Поипался с ним... короче дернул в заднюю сторону, и походу из шлицевого шрус выпал - это сторона раздатки

там внутри в пвльнике болтается. не сняв пыльник не насадить, наверное со стопорного кольца сдернул...

Задняя крестовина с муфтой соединяется через фланец.. Там еще вал -папа на фланце муфты и мама на фланце кардана..

Приржавел, пришлось расклинивать аккуратно сначала ножом настукивал, потом отверткой силовой...

[Blocker]

Хочу высказать мнение о кардане на нашем авто: имхо он весьма хорош в смысле ресурса.

На пробеге 271 тыс заменил переднюю крестовину.Средняя, которая по статистике сервисменов должна была давно под замену,был жив. В итоге поменял обе крестовины. Подвесной подшипник был живее всех живых)

По- моему достойные показатели.

[ВикторАлександрович]

Хочу высказать мнение о кардане на нашем авто: имхо он весьма хорош в смысле ресурса.

На пробеге 271 тыс заменил переднюю крестовину.Средняя, которая по статистике сервисменов должна была давно под замену,был жив. В итоге поменял обе крестовины. Подвесной подшипник был живее всех живых)

По- моему достойные показатели.

повезло, у многих столько не живет

[Фёдор279]

Вот и у меня пришел конец....гул, шум, гам...как цыгане понаехали с песнями и медведем!!!!!!!!!!! Сегодня на подъёмник забрался, хорошего мало увидел...ломаю голову на что менять...полазил по темам итог:



         ПОДШИПНИК:



9475250B00     Подшипник                                              PULLMAN                  2450 руб.



HYCBSAN          Подшипник подвесной                                     FEBEST                   2523 руб.

               Карданного вала



NLWHY502        ПОДВЕСНОЙ КАРДАННОГО ВАЛА            NTY                         1856 руб.



495752B010      ШАРИКОВЫЙ ПОДШИПНИК                     HYUNDAI/KIA            3754 руб.

               D=60ММ



514802               Подшипник подвесной                              GSP                         851 руб.

                CHEVROLET/DAEWOO/OPEL



ACBHD1009        Подшипник подвесной                             TENACITY               1259 руб.

                Tenacity (1376) ACBHD1009





06728                  ПОДШИПНИК ПОДВЕСНОЙ                     METALCAUCHO       3542 руб.

                OPEL ANTARA





          КРЕСТОВИНА:





GUK13                 Крестовина кардана                               GMB                            601 руб.

                CHEVROLET CAPTIVA

                OPEL ANTARA

                DAEWOO WINSTORM



GUK13J               КРЕСТОВИНА                                           GMB                            1118 руб.

                74.50Х24.06 /GUK13/



GUMZ-12             КРЕСТОВИНА 71.40Х24.06                      GMB                            677 руб.



TMZ112               Крестовина                                               TOYO                          632 руб.



MTMZ112           Крестовина кардана RR MZ                      MASUMA                     614 руб.

               Bongo Frendee, MPV, Titan 89-



PUJ058               Крестовина карданной                             PATRON                      393 руб.

               передачи 24x71.4 Mazda



CC441                Крестовина карданного                            TRIALLI                       335 руб.

               вала (24.06x74.4)





          ШРУС:



1811ANTSHA     Шрус карданного вала                               FEBEST                      6335 руб.

              CHEVROLET CAPTIVA (C100)

              DAEWOO WINSTORM

              OPEL ANTARA 06-



OPPSANT          ШРУС КАРДАННОГО ВАЛА 22X86              ASVA                           5325 руб.





          ПЫЛЬНИК:



413253               ПЫЛЬНИК ШРУС                                         ASVA                           192 руб.

                           (КОМПЛЕКТ БЕЗ СМАЗКИ)





Кто что ставил и с каким послевкусием????????

Изменено 21 марта, 2019 пользователем Фёдор279

[kudan01]

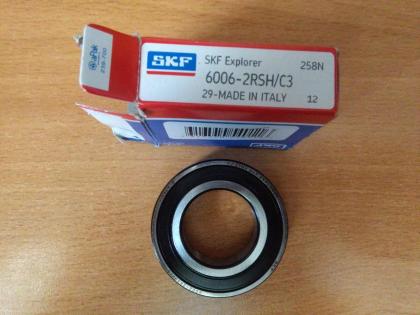

,подвесной тупо перепресовать SKF. 6$ стоит . крестовины поменять на gmb.

[Фёдор279]

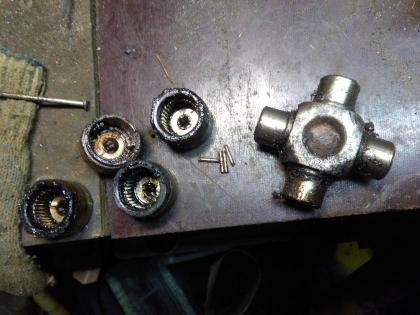

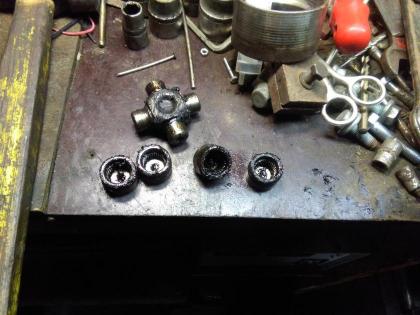

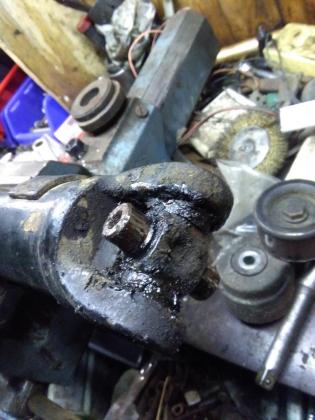

И ещё одно наблюдение: все пишут что раскернивают крестовины....у меня стопорные кольца стоят, и крестовины с маслёнками...Как вариант, кто то из предыдущих 11 хозяев уже менял....

,подвесной тупо перепресовать SKF. 6$ стоит . крестовины поменять на gmb.

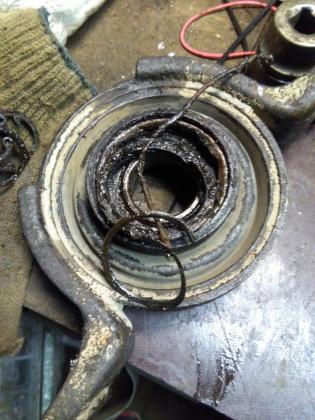

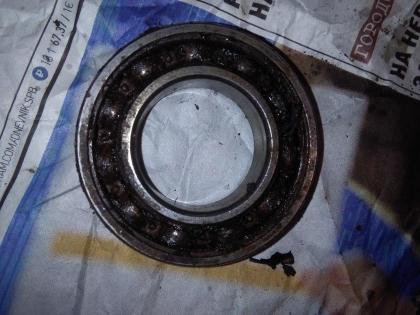

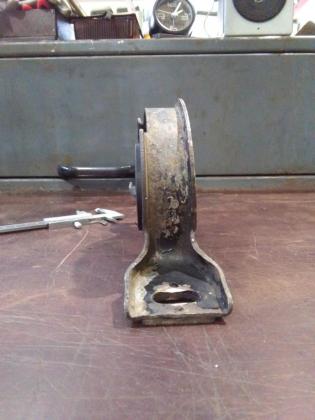

1. Резинке п....ц пришел.

2. GUK13 или GUK13J (тут скорее всего первый вариант без маслёнки а второй с...)

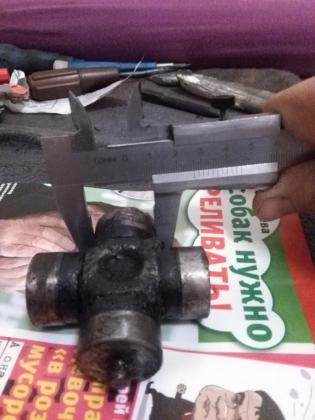

    и по размерам GUK13 (74.50 Х 24.06), а GUMZ-12 (71.40 Х 24.06) но пишут что ставят и ту и другую. А разница в 3,1 мм.

Изменено 21 марта, 2019 пользователем Фёдор279

[kudan01]

https://youtu.be/v8YEvSz7rm8

[Фёдор279]

Вот на днях исполнилось Антаре...в моём владении, три года!  И подарком её стало перевоплощение в переднеприводный паркет.

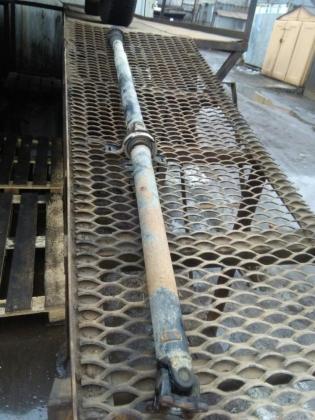

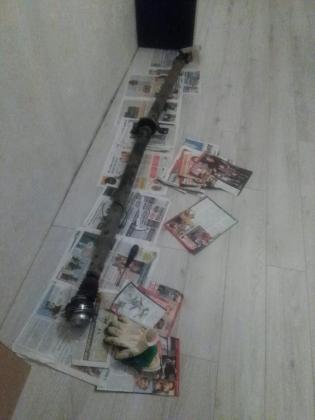

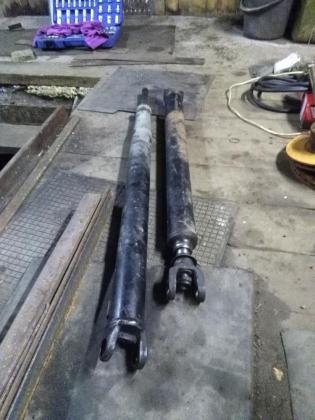

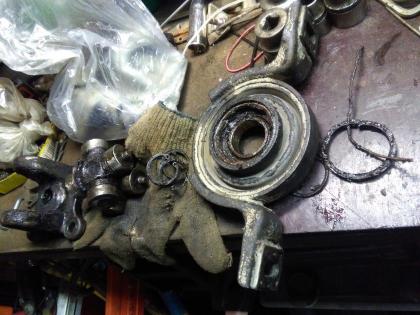

Ошибки не горят. Тишина в салоне потрясающая....кардан в гостиной...ждёт разборки...с последующей сборкой естественно.

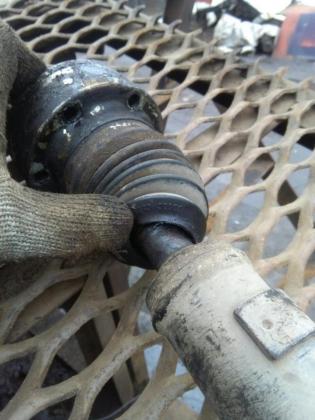

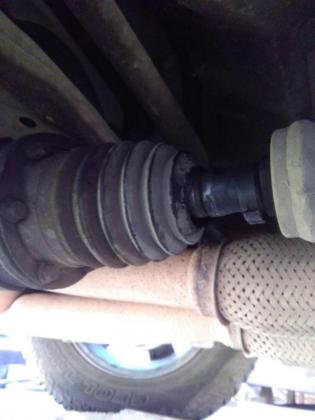

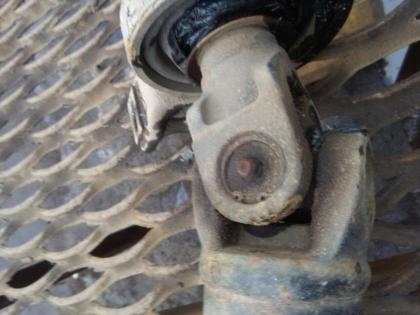

Фото приобщаю к делу...

[Фёдор279]

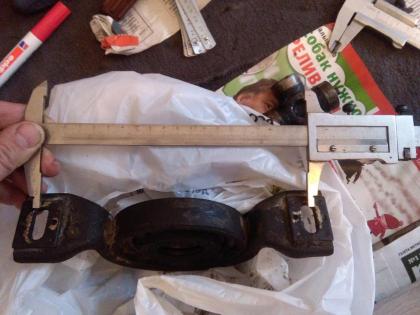

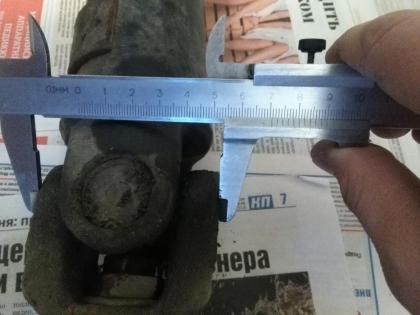

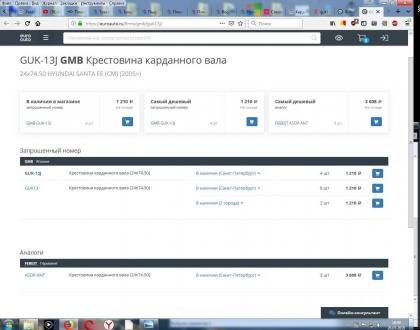

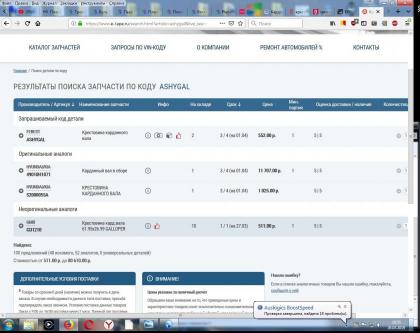

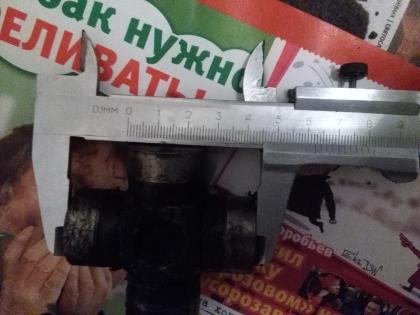

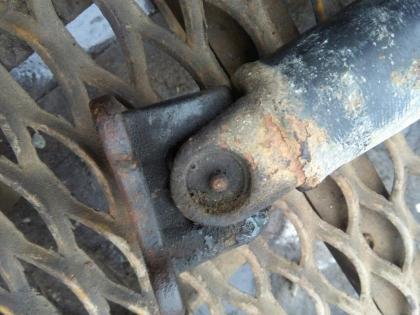

Или что то не догоняю...или размер не бьётся



Скорее эти подходят

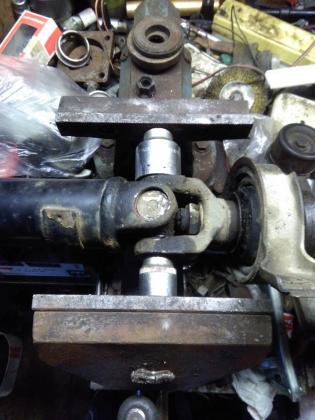

Завтра заполучу съемник стопорных колец и начну вандалить :ph34r:         :moil:  :8:  :angry42:  :pray:  :rulez2:

Изменено 26 марта, 2019 пользователем Фёдор279

[AlexPit]

пробег?

[kaib]

Если вандалить-то врезайте тавотницы. Ну или сразу крестовины с ними искать

[kudan01]

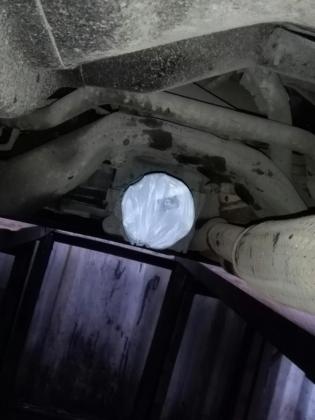

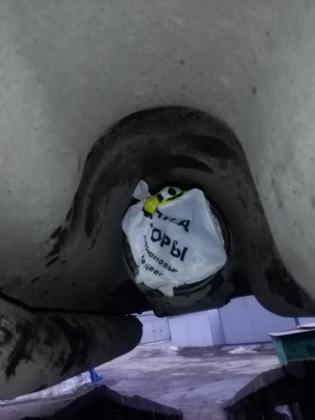

А зачем было обматывать пленкой фланец муфты полного привода, фланец-то в движении вращается.

Я заодно болты прикручивал, чтобы резьба не ржавела.

Когда будешь шрус на кардане разбирать, чтобы пыльник менять, опиши и зафоткай, как там стоит стопорное

кольцо, ибо я свой со шлица внутри сорвал, там болтается все внутри...не разбирал.

[Фёдор279]

Если вандалить-то врезайте тавотницы. Ну или сразу крестовины с ними искать

- Вандалить это для красного словца.

- По моим размерам GMB уже с маслёнкой идёт, у меня кстати тоже с ними стоят.

- Пробег 206 тысяч...

- Плёнкой так, для спокойствия скорее...кстати надо проверить как она там.

- Фото обязательно сделаю и прикреплю.

Изменено 27 марта, 2019 пользователем Фёдор279

[Фёдор279]

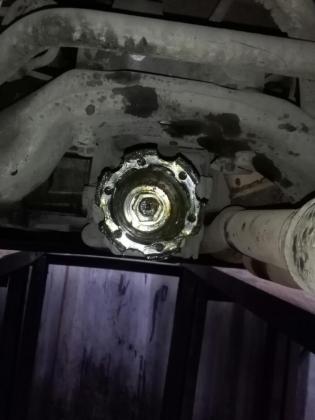

А зачем было обматывать пленкой фланец муфты полного привода, фланец-то в движении вращается.

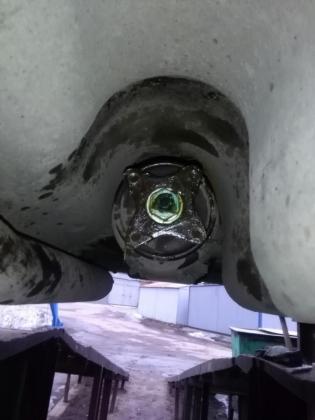

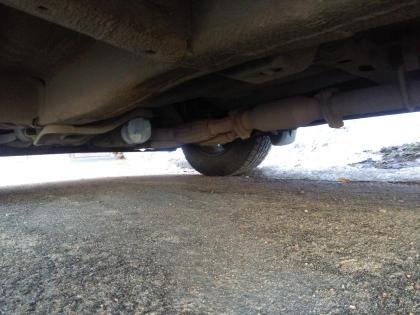

Спереди пакет на месте, зад сфоткать не получилось.

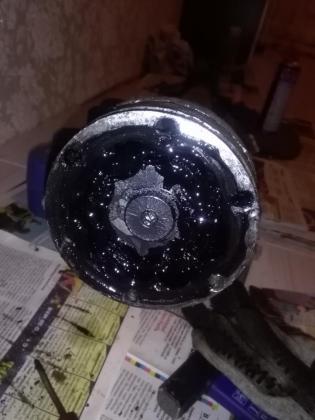

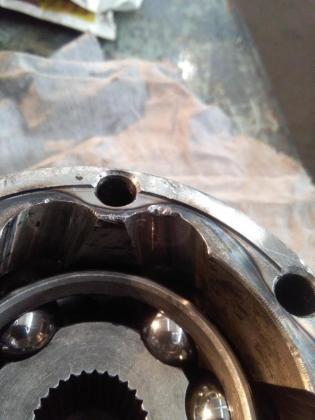

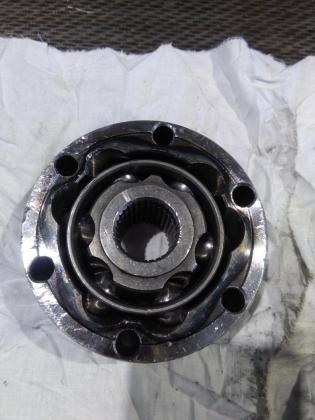

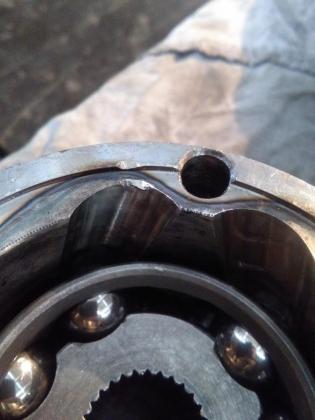

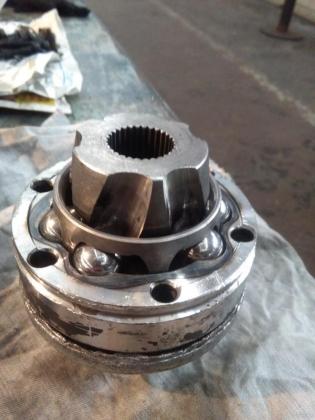

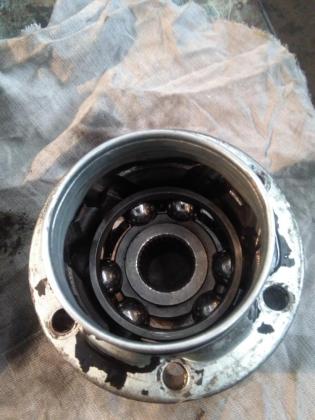

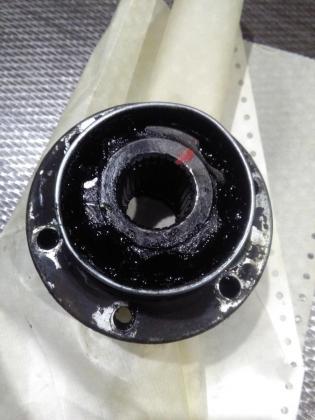

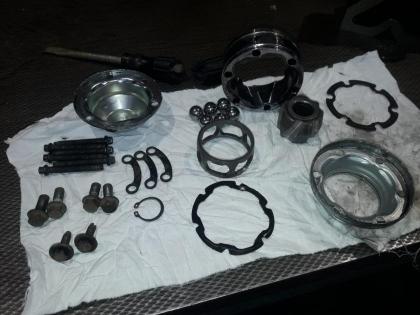

Разобрал шрус, в общем живой оказался, лишь небольшая выработка:

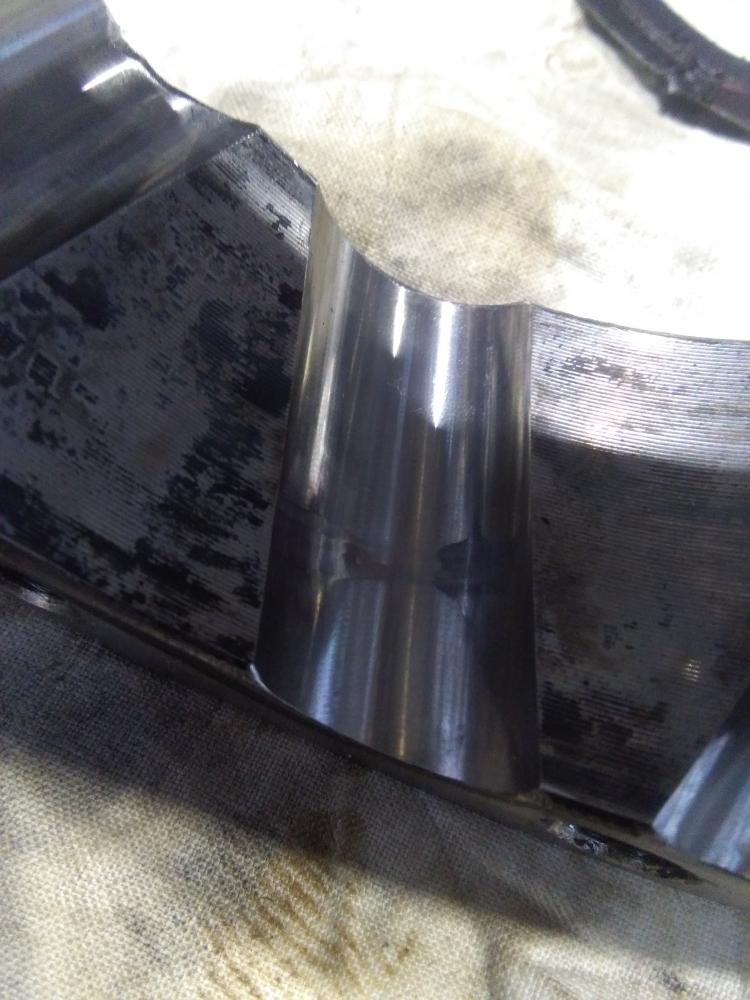

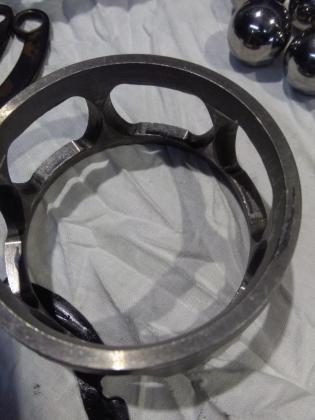

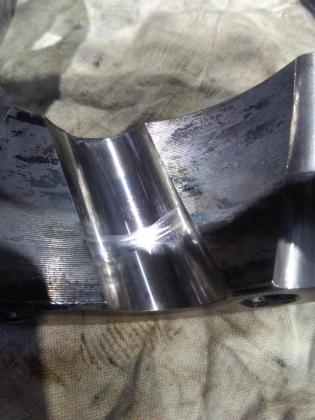

на обойме (+ забоины с торца, такое впечатление что узел уже разбирался!);

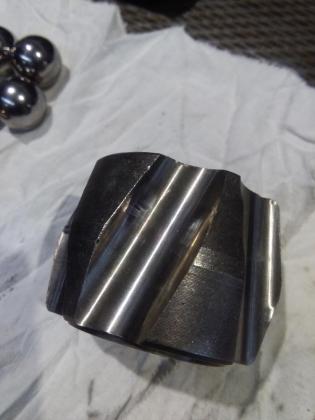

незначительные потёртости на сердцевине;

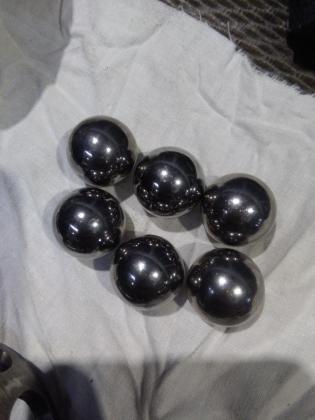

Шарики как новые;



Обойма без нареканий.

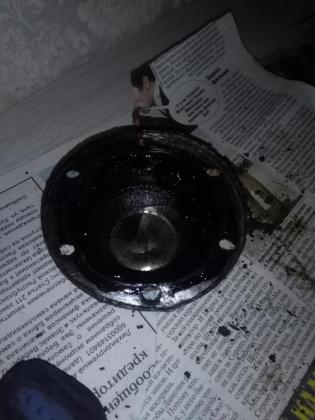

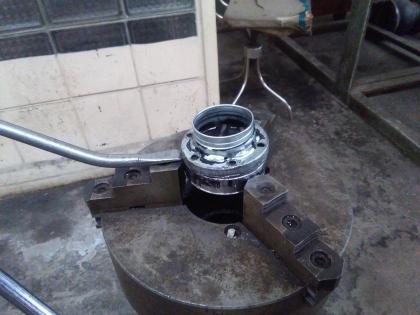

Трудности возникли при съёме жестяных крышек.

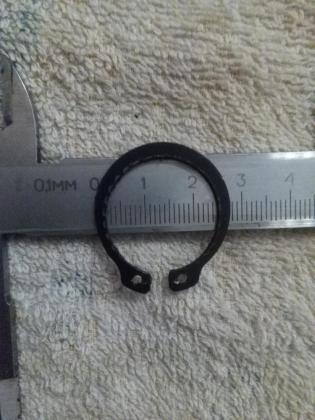

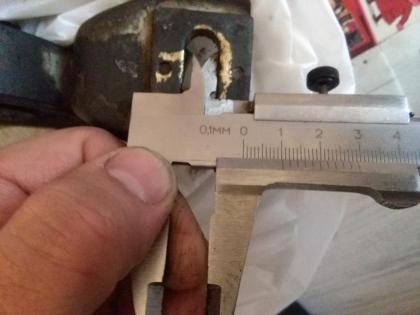

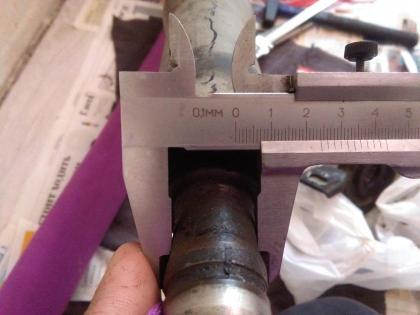

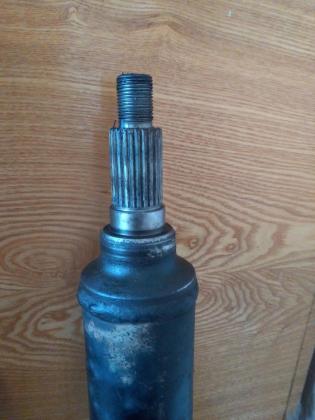

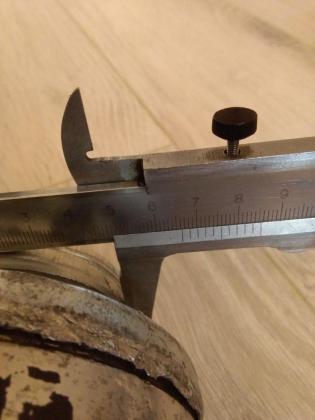

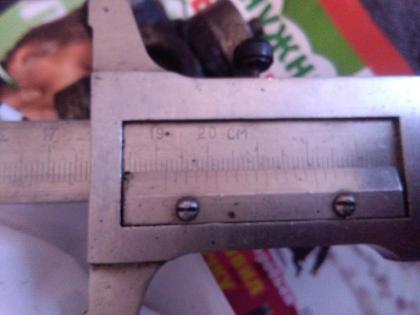

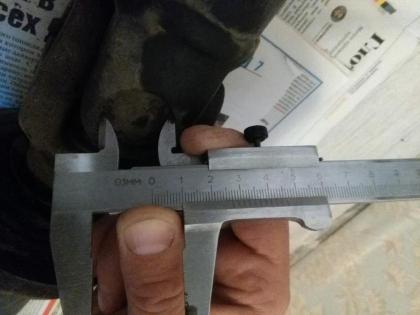

Стопор только один, на шлицах кардана. Фото и размер прилагается.

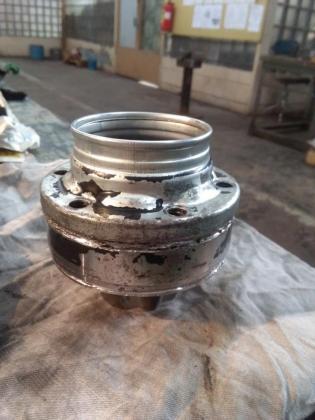

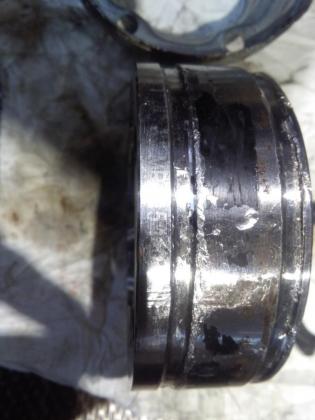

Задиры снаружи обоймы не моих рук дело...

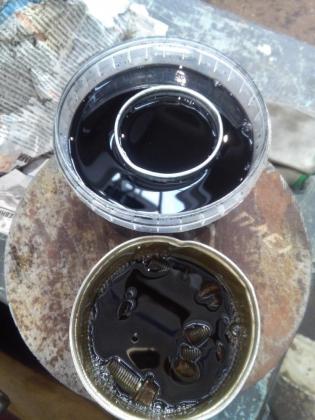

Готовый в сборе, задиры запилены, вымочен и почищен.

Жду смазку VMP 1803 (45 руб. - 80 гр.) и пыльник ASVA 413253 (193 руб.)

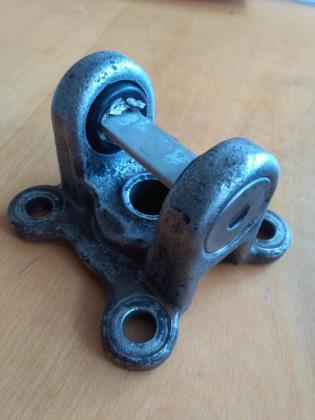

ДО

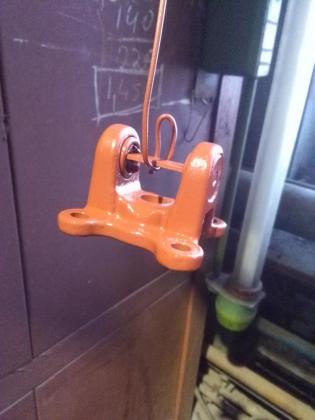

ПОСЛЕ



Мой коллега, по счастливой случайности Каптивовед, тоже фоток наделал, но он на ДривеТу сидит. Как постанЁт, солью ссылку в массы...

Изменено 29 марта, 2019 пользователем Фёдор279

[Фёдор279]

                                                    Чистота - залог здоровья!

Изменено 29 марта, 2019 пользователем Фёдор279

[kudan01]

Я вот не понимаю, как я при съёмке кардана умудрился сдернуть со стопорного кольца вал? Как там вообще самая первая крышка легко снимается? Если только ее снять я получается смогу опять стопорное кольцо накинуть?

[Фёдор279]

Я вот не понимаю, как я при съёмке кардана умудрился сдернуть со стопорного кольца вал? Как там вообще самая первая крышка легко снимается? Если только ее снять я получается смогу опять стопорное кольцо накинуть?

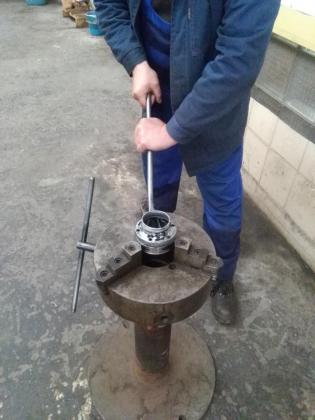

Да, стопор под глухой крышкой, и сидит очень плотно. Крышку тоже (по крайней мере в моём случае) снять не легко. Пока снимал сильно её погнул(после демонтажа выправил). Вторую вообще вдвоём снимали монтажкой(выше на фото).

А само кольцо живое было? Предыдущий хозяин не мог разбирать узел и не поставить? Других предположений у меня нет.

[kudan01]

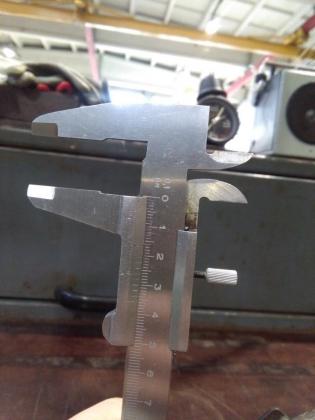

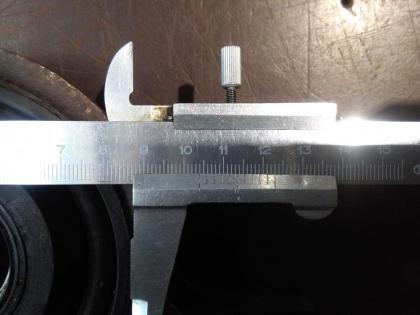

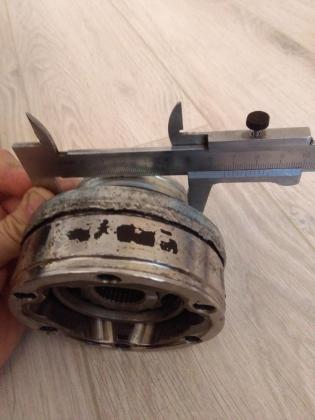

Получается стопорное кольцо внутреннего диаметра 25 мм , наружнего примерно 28 мм.

Еще хотелось бы знать правильные размеры хомутов пыльника... Если придется заменить.



Я не знаю, я сдергивал кардан , как по мануалу назад в сторону заднего редуктора.

Он не пошел... Я тогда выстучал потихоньку со стороны фланца раздатки..

Там эта самая первая верхняя крышка шруса немного приржавела к фланцу...



После этого внутрянка шруса стала ходить туда-сюда в продольном направлении, и когда я попытался

назад шрус с карданом приставить , то и в вокруг оси прокручивалось, как будто пропало шлицевое зацепление внутри...

В общем я еще не разбирал... Но очень хорошо, что ты написал про вторую крышку, будем знать, что сдернуть ее проблематично.
